描述
RX8210是一款FM無干擾、帶防破音AB/D類可切換、高效率、無濾波器的3.1W單聲道音頻功率放大器。超小的封裝非常適合應用于穿戴類產品設備中。
RX8210的差分輸入架構和極高的PSRR有效地提高了RX8210對RF噪聲的抑制能力。無需濾波器的PWM 調制結構及增益內置方式減少了外部元件、PCB面積和系統成本,并簡化了設計。高達90%的效率,快速地啟動時間和纖小的封裝尺寸使得RX8210成為便攜式音頻產品的最佳選擇。
RX8210的差分輸入架構和極高的PSRR有效地提高了RX8210對RF噪聲的抑制能力。無需濾波器的PWM 調制結構及增益內置方式減少了外部元件、PCB面積和系統成本,并簡化了設計。高達90%的效率,快速地啟動時間和纖小的封裝尺寸使得RX8210成為便攜式音頻產品的最佳選擇。
RX8210具有極低的關斷電流，極大的延長系統的待機時間。OCP、OTP、UVLO保護功能增強系統的可靠性。開啟、關閉POP-click抑制功能改善了系統的聽覺感受，同時簡化系統調試。

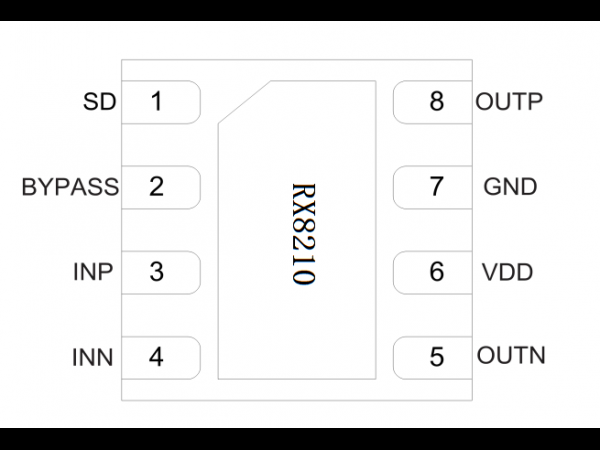

RX8210提供帶散熱片DFN2X2_8L封裝。
RX8210提供帶散熱片DFN2X2_8L封裝。
特性
? AB類、D類切換功能
? 防破音功能，防破音壓縮范圍-10dB
? D類輸出功率：
－3.1W (VDD=5.0V, RL =4Ω，THD+N=10%)
－1.8W (VDD=5.0V, RL =8Ω，THD+N=10%)
? AB類輸出功率：
－3.0W (VDD=5.0V, RL =4Ω，THD+N=10%)
－1.7W (VDD=5.0V, RL =8Ω，THD+N=10%)
? 工作電壓：2.8V to 5.5V
? 低失真和低噪聲
? 開啟、關閉POP-click抑制功能
? 關斷電流（<1uA）
? OCP、OTP、UVLO保護功能
應用
? 手表、手環
? 智能眼鏡
? 骨傳導耳機
更多產品列表
更多產品列表
|
AB/D類切換功放
|
||||||||
|
型號
|
輸入
|
通道數
|
最小負載
|
最大輸出功率
|
防破音
|
工作電壓
|
封裝
|
兼容型號
|
|
單端
|
單通道
|
2R
|
5.2W
|
N
|
2.5-5.5
|
ESOP8
|
HAA2018/MIX2018/XA8871/AD2018A
|
|
|
單端
|
單通道
|
2R
|
5.2W
|
Y
|
2.5-5.5
|
ESOP8
|
HAA8872/HAA9202/XA8872/ANT8109
|
|
|
差分
|
單通道
|
2R
|
5.2W
|
Y
|
2.5-5.5
|
ESOP8
|
HAA9103/MIX2051/52/HT6871/72/73
|
|
|
差分
|
單通道
|
2R
|
5.2W
|
Y
|
2.5-5.5
|
DFN2x2_8L
|
ANT8112/XA7191/HAA9109
|
|
|
差分
|
單通道
|
2R
|
5.2W
|
Y
|
2.5-5.5
|
MSOP8
|
ANT8112/XA7191
|
|
|
差分
|
單通道
|
2R
|
5.2W
|
Y
|
2.7-5.5
|
DFN2x2_8L/MSOP8
|
ANT8112/XA7191/HAA9109/AXS2033
|
|
|
LPA2110
|
差分
|
單通道
|
4R
|
30W
|
N
|
4.3V-15.5V
|
ESOP8
|
|
|
LPA2101
|
差分
|
單通道
|
4R
|
30W
|
Y
|
4.3V-15.5V
|
ESOP8
|
|
