概述
AXS4004是一款低噪聲、固定頻率360KHz的電荷泵型DC DC轉換器，在輸入電壓2.8V到5V的情況下，恒定輸出5V電壓，電壓精度為：3%，輸出電流最大達到300mA。AXS4004外部零件少，非常適合小型的電池供電應用。AXS4004優化后的電荷泵結構具有輸出紋波小、對FM等無線設備干擾極低的優點。
AXS4004具有UVLO、OCP、OTP、短路保護、軟啟動功能，使能控制默認關閉，靜態電流1mA，關斷電流最大電流1uA。

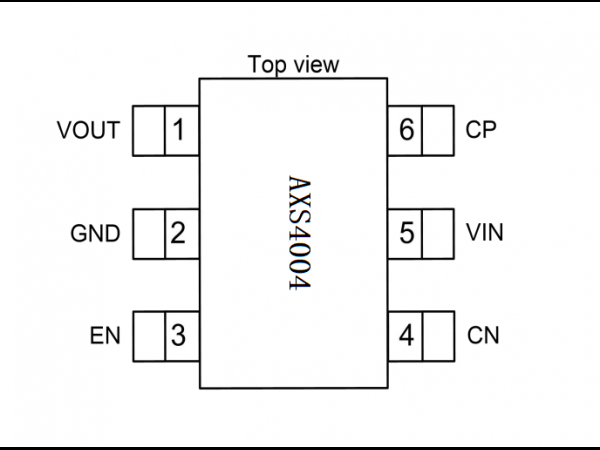

AXS4004提供SOT23-6L封裝形式。
AXS4004具有UVLO、OCP、OTP、短路保護、軟啟動功能，使能控制默認關閉，靜態電流1mA，關斷電流最大電流1uA。
AXS4004提供SOT23-6L封裝形式。
特性
? 固定輸出 5V（精度 3%）
? 輸入電壓 2.8V~5V
? 輸出電壓 4.85V~5.15V
? 輸出電流高達：300mA (VIN=4.5V)
? 低噪聲固定頻率(360KHz)
? 關斷電流最大1uA
? 具有 UVLO、OCP、OTP、短路保護
? 軟啟動功能
應用
? USB OTG
? 藍牙音箱主控 5V 供電、讀卡器
? LED背光
